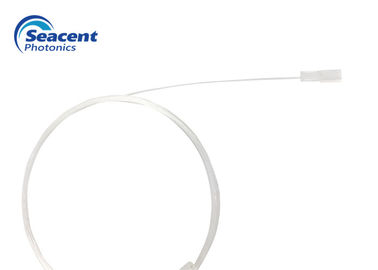

| Brand Name: | Seacent |
| Model Number: | 섬유 Array-4ch |
| MOQ: | 10 PC |
| Payment Terms: | L/C (신용장), 전신환 |
수열 승적은 매우 정확한 처리 기술에 의해 브이 홈 블럭 이내에 정확성과 정확도와 광섬유 코어를 배치합니다. 과정은 초미세 레벨 위의 정확도가 접속 손실을 줄이도록 요구합니다.
| 항목 | 매개 변수 |
| 재료 | 석영 유리, 붕규산염, 실리콘 |
| 채널 수 | 1CH ~ 128CH |
| 핵심 distance/tolerance(μm) | 250, 127 / 0.7 |
| 화이버 길이 (m) | 2.0±0.1 |
| 끝마무리는 움직입니다 | 0,+8, -8 (±0.3) |
| 마멸 평탄성 | < 5 fringes@633nm |
| 섬유형 | SMF-28e 또는 SMF-28e XB |
| 작동 온도(C) | -40~+85 |
V 홈 밑창판 디멘젼 테이블 :
| Ｌ | Ｗ | Ｈ | Ｘ | Ｙ | 포괄적 에러 | ||||||
| 타입 | 사이즈 | 공통 차이 | 사이즈 | 공통 차이 | 사이즈 | 공통 차이 | 사이즈 | 공통 차이 | 코어 높이 차이 | R=√ x2+y2 | |
| 2CH 250 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ±0.3 | 3.5 | ±0.05 | 2.5 | ±0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ±0.3 | 3.5 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ±0.3 | 5.7 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ±0.3 | 7.8 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 64CH 127 | 12 | ±0.3 | 9.8 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ±0.3 | 16 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ±0.3 | 20 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
정보를 주문하는 것 :
| 상품 번호 | 섬유형 | 화이버 길이 |
| 01=1CH 02=2CH 03=4CH 04=8CH 05=12CH 06=16CH 07=24CH 08=32CH 09=48CH 10=64CH 11=96CH 12=128CH |
1=G657A1 2= G657A2 3=G652D 4=G652B |
0=0.5M 1=1.0M 2=1.5M 3=2.0M 4=2.5M S=Customized |
|
