| 브랜드 이름: | Seacent |
| Model Number: | 섬유 배열 64ch |
| MOQ: | 10pcs |
| 지불 조건: | L / C, T / T |

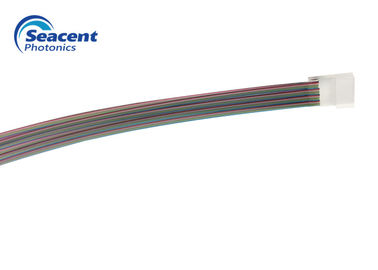

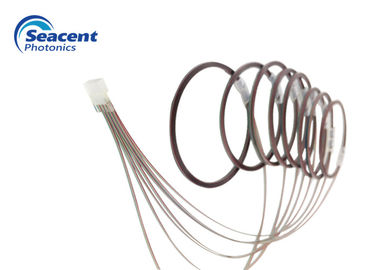

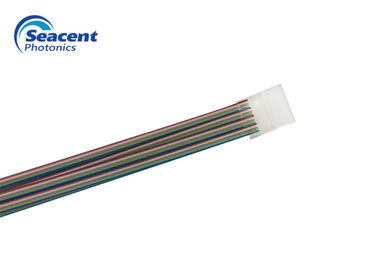

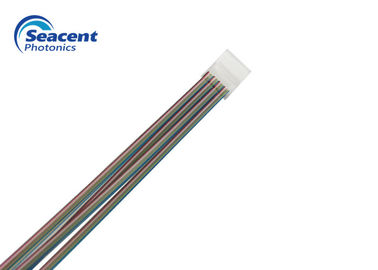

PLC 쪼개는 도구를 위한 핵심 분야의 한으로 섬유 배열은, 높은 정확한 V 강저 기질에, 섬유 핵심 위치 및 정확한 광택이 있는 표면, 제안 낮은 삽입 손실 및 고수익 손실 찾아내기 위하여 날조됩니다.
섬유 배열은 섬유 코팅을 제거하는 벌거벗은 섬유입니다. 부분은 V 강저에서 두고 여압 일원 에의한 접착제에 의해 압력을 가합니다.
특징:
낮은 삽입 손실
높은 안정성 및 신뢰성
좋은 수로 균등성
높은 정밀도 핵심 간격
대회 ROHS 기준
명세:
| 품목 | 모수 |
| 수로의 수 | 1CH ~ 128CH |
| 물자 | 석영 유리, 붕규산염, 실리콘 |
| 핵 거리/포용력 (μm) | 250, 127/0.7 |
| 섬유 길이 (M) | 2.0±0.1 |
| 닦는 각 (°) | 0, +8, -8 (±0.3) |
| 닦는 편평함 | ﹤ 5 fringes@633nm |
| 섬유 유형 | SMF-28e 또는 SMF-28e XB |
| 작용 온도 (℃) | -40~85 |
V 강저 기본 판 차원 테이블:
| L | W | H | x | Y | 포괄적인 과실 | ||||||
| 유형 | 크기 | 공차 | 크기 | 공차 | 크기 | 공차 | 크기 | 공차 | 핵심 고도 다름 | R=√ x2+y2 | |
| 2CH 250 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ±0.3 | 3.5 | ±0.05 | 2.5 | ±0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ±0.3 | 3.5 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ±0.3 | 5.7 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ±0.3 | 7.8 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 64CH 127 | 12 | ±0.3 | 9.8 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ±0.3 | 16 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ±0.3 | 20 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
능동태/수동적인 배열 광섬유 장치
배열된 도파관 격자판
평면 광학적인 도파관
다중채널 광학적인 단위
| 제품 수 | 섬유 유형 | 섬유 길이 |
|
01=1CH
02=2CH
03=4CH
04=8CH
05=12CH
06=16CH
07=24CH
08=32CH
09=48CH
10=64CH
11=96CH
12=128CH
|
1=G657A1
2= G657A2
3=G652D
4=G652B
|
0=0.5M
1=1.0M
2=1.5M
3=2.0M
4=2.5M
S=Customized
|
|
