| 브랜드 이름: | Seacent |
| Model Number: | 섬유 배열 128ch |
| MOQ: | 10pcs |
| 지불 조건: | L / C, T / T |

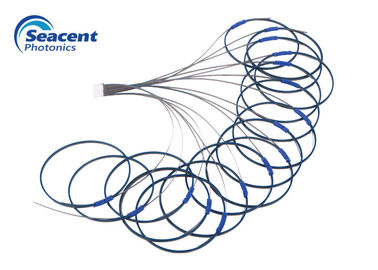

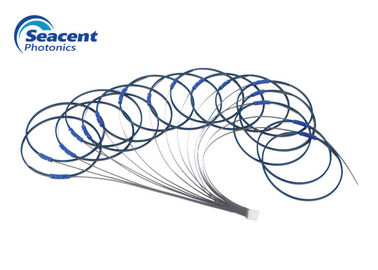

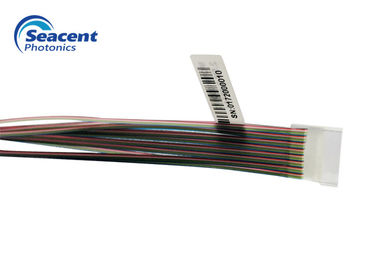

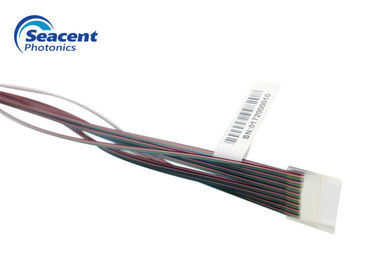

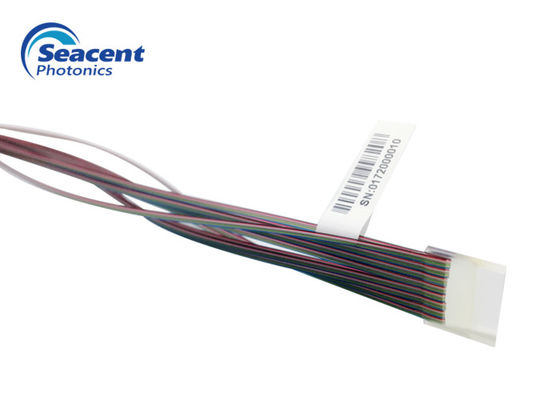

섬유 배열 (FA)는 배열 기질에 섬유의 광섬유, 뭉치, 또는 리본을 거치하기 위하여 V 강저 (V 강저)를 이용합니다. 섬유 배열은 섬유 코팅을 제거하는 벌거벗은 섬유입니다. 부분은 V 강저에서 두고 여압 일원 에의한 접착제에 의해 압력을 가합니다.
윤곽 1ch/2ch/4ch/8ch/12ch/16ch/24ch/32ch/48ch/64ch에 있는 FA를 제공하십시오
±0.5μm 내의 전형적인 핵심 피치 spec
V 강저의 석영/Pyrex/실리콘 근거한 물자
창에 의하여 벗겨지는 가공 유효한
명세:
| 품목 | 모수 |
| 수로의 수 | 1CH ~ 128CH |
| 물자 | 석영 유리, 붕규산염, 실리콘 |
| 핵 거리/포용력 (μm) | 250, 127/0.7 |
| 섬유 길이 (M) | 2.0±0.1 |
| 닦는 각 (°) | 0, +8, -8 (±0.3) |
| 닦는 편평함 | ﹤ 5 fringes@633nm |
| 섬유 유형 | SMF-28e 또는 SMF-28e XB |
| 작용 온도 (℃) | -40~85 |
V 강저 기본 판 차원 테이블:
| L | W | H | x | Y | 포괄적인 과실 | ||||||
| 유형 | 크기 | 공차 | 크기 | 공차 | 크기 | 공차 | 크기 | 공차 | 핵심 고도 다름 | R=√ x2+y2 | |
| 2CH 250 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 4CH 250 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 250 | 10 | ±0.3 | 3.5 | ±0.05 | 2.5 | ±0.05 | 0.25 | ≤0.0005 | ≤0.001 | <0.1 | |
| 8CH 127 | 10 | ±0.3 | 2.5 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 16CH 127 | 10 | ±0.3 | 3.5 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 32CH 127 | 10 | ±0.3 | 5.7 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 48CH 127 | 12 | ±0.3 | 7.8 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 |
<0.1 |
|
| 64CH 127 | 12 | ±0.3 | 9.8 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 96CH 127 | 12 | ±0.3 | 16 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
| 128CH 127 | 12 | ±0.3 | 20 | ±0.05 | 2.5 | ±0.05 | 0.127 | ≤0.0005 | ≤0.001 | <0.1 | |
신청:
능동태/수동적인 배열 광섬유 장치
배열된 도파관 격자판
평면 광학적인 도파관
다중채널 광학적인 단위
| 제품 수 | 섬유 유형 | 섬유 길이 |
|
01=1CH
02=2CH
03=4CH
04=8CH
05=12CH
06=16CH
07=24CH
08=32CH
09=48CH
10=64CH
11=96CH
12=128CH
|
1=G657A1
2= G657A2
3=G652D
4=G652B
|
0=0.5M
1=1.0M
2=1.5M
3=2.0M
4=2.5M
S=Customized
|
|
