| Brand Name: | Seacent |
| Model Number: | 1x4 ABS 유형 |
| MOQ: | 협상 가능 |
| 가격: | Negotiation |
| Payment Terms: | 신용장, T/T |
| Supply Ability: | 달 당 1000000개 부분 |

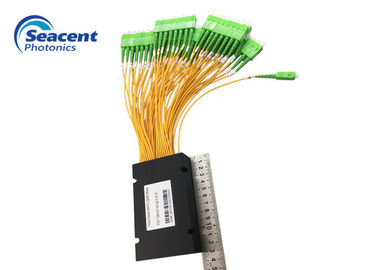

아BS 카세트 유형 1X4 카세트 PLC 쪼개는 도구 낮은 삽입 손실
PLC 스플리터 모듈 설명
평면 광파 회로(PLC) 스플리터는 CO(Central Office)에서 여러 전제 위치로 광 신호를 분배하기 위해 실리카 광 도파관 기술을 사용하여 제작된 일종의 광 전력 관리 장치입니다.
Bare Fiber Splitter는 PON 네트워크에 적합한 일종의 ODN 제품으로 피그테일 카세트, 테스트 장비 및 WDM 시스템에 설치할 수 있어 공간 점유를 최소화합니다.그것은 섬유 보호에 상대적으로 취약하며 운반 상자 본체와 장치에 대한 완전한 보호 설계가 필요합니다.
PLC 스플리터 모듈 기능
PLC 스플리터 모듈 매개변수
1XN
| 모수 | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
| 작동 파장(nm) | 1260-1650년 | |||||||||||
| 섬유 유형 | G657A1 또는 맞춤형 | |||||||||||
| 삽입 손실(dB) | 3.9 | 6.1 | 7.2 | 9.0 | 10.2 | 12.5 | 13.5 | 15.5 | 16.8 | 18.4 | 20.1 | 23.8 |
| 균일성(dB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| 편광 종속 손실(dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
| 반사 손실(dB) | ≥55 | |||||||||||
| 방향성(dB) | ≥55 | |||||||||||
| 섬유 길이(m) | 1.0 또는 맞춤형 | |||||||||||
| 온도 안정성(dB) | -40℃--85℃(≤0.5) | |||||||||||
| 작동 온도 °C | -40℃--85℃ | |||||||||||
| 보관 온도 °C | -40℃--85℃ | |||||||||||
| 최대 전력(nW) | 1000 | |||||||||||
참고: 위의 IL에는 커넥터 매개변수가 없습니다.
1X2 증가 외에 위의 요구 사항에서 커넥터 광 스플리터 삽입 손실이 있는 1XN은 0.2dB를 초과하지 않으며 나머지 증가는 0.3dB를 초과하지 않습니다.
2XN
| 모수 | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2X64 |
| 작동 파장(nm) | 1260-1650년 | |||||
| 섬유 유형 | G657A1 또는 맞춤형 | |||||
| 삽입 손실(dB) | 4.2 | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| 균일성(dB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| 편광 종속 손실(dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| 반사 손실(dB) | ≥55 | |||||
| 방향성(dB) | ≥55 | |||||
| 섬유 길이(m) | 1.0 또는 맞춤형 | |||||
| 온도 안정성(dB) | -40℃--85℃(≤0.5) | |||||
| 작동 온도 °C | -40℃--85℃ | |||||
| 보관 온도 °C | -40℃--85℃ | |||||
| 최대 전력(nW) | 1000 | |||||
참고: 위의 IL에는 커넥터 매개변수가 없습니다.
커넥터 광 스플리터 삽입 손실이 있는 2XN은 위의 요구 사항에서 0.3dB 이하로 증가했습니다.
PLC 스플리터 모듈 상세 사양
PLC 스플리터-ABS형-Seacent Photonics.pdf
PLC 스플리터 모듈 애플리케이션
|
|
