| 브랜드 이름: | Seacent |
| Model Number: | 1x3 |
| MOQ: | 협상 가능 |
| 가격: | negotiable |
| 지불 조건: | L / C, T / T |
| 공급 능력: | 달 당 1000000 조각 |

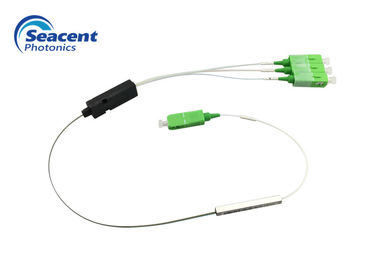

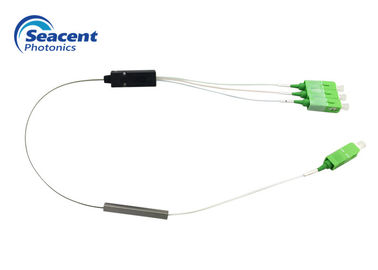

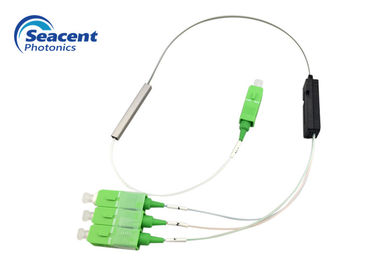

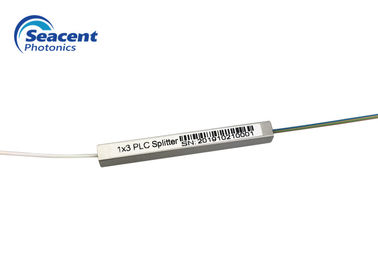

FTTH 체계를 위한 1x3 분지 유형 PLC 쪼개는 도구 고수익 손실
광섬유 PLC 쪼개는 도구 묘사
원리에 따르면, 광섬유 쪼개는 도구는 테이퍼 (FBT) 융합한 Biconical 쪼개는 도구 및 광파 회로 (PLC) 평면 쪼개는 도구로 분할될 수 있습니다.
FBT 쪼개는 도구는 일반의 하나입니다. FBT 쪼개는 도구는 균열 윤곽이 더 작은 경우를 위해 수동적인 네트워크에서 널리, 특히 받아들여지고 씁니다 (1x2, 1X4, 2x2, 등). [1]
PLC는 최근 기술입니다. PLC 쪼개는 도구는 더 큰 신청을 위한 더 나은 해결책을 제안합니다. 도파관은 빛의 특정한 백분율 수송을 허용하는 규산 유리 기질에 석판인쇄술을 사용하여 날조됩니다. 그 결과로, PLC 쪼개는 도구는 능률적인 포장에 있는 최소 손실을 가진 정확한 그리고 균열 조차 제안합니다.
광섬유 PLC 쪼개는 도구 특징
광섬유 PLC 쪼개는 도구 신청
광섬유 PLC 쪼개는 도구 모수
| 모수 | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 |
| 작동 파장 (nm) | 1260-1650년 | ||||
| 섬유 유형 | G657A1 또는 주문을 받아서 만드는 | ||||
| 삽입 손실 (dB) | 7.2 | 10.2 | 13.5 | 16.8 | 20.1 |
| 균등성 (dB) | ≤0.5 | ≤0.8 | ≤1.0 | ≤1.5 | ≤1.8 |
| 분극 의존하는 손실 (dB) | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| 복귀 손실 (dB) | ≥55 | ||||
| Directionality (dB) | ≥55 | ||||
| 섬유 길이 (M) | 1.0 또는 주문을 받아서 만드는 | ||||
| 온도 안정도 (dB) | -40℃--85℃ (≤0.5) | ||||
| 작동 온도 °C | -40℃--85℃ | ||||
| 저장 온도 °C | -40℃--85℃ | ||||
| 최대 힘 (nW) | 1000년 | ||||
주: 위 IL는 연결관 모수 없이 입니다.
1X2 증가 이외에 위 필요조건에 있는 광학적인 쪼개는 도구 삽입 손실이 0.2dB의 잔여 증가를 초과하지 않는 연결관을 가진 1XN는 0.3dB를 초과하지 않습니다.
| 모수 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| 작동 파장 (nm) | 1260-1650년 | ||||
| 섬유 유형 | G657A1 또는 주문을 받아서 만드는 | ||||
| 삽입 손실 (dB) | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| 균등성 (dB) | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| 분극 의존하는 손실 (dB) | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| 복귀 손실 (dB) | ≥55 | ||||
| Directionality (dB) | ≥55 | ||||
| 섬유 길이 (M) | 1.0 또는 주문을 받아서 만드는 | ||||
| 온도 안정도 (dB) | -40℃--85℃ (≤0.5) | ||||
| 작동 온도 °C | -40℃--85℃ | ||||
| 저장 온도 °C | -40℃--85℃ | ||||
| 최대 힘 (nW) | 1000년 | ||||
주: 위 IL는 연결관 모수 없이 입니다.
연결관 위 필요조건에 있는 0.3dB 보다는 아니 더 많은 것에 의해 증가되는 광학적인 쪼개는 도구 삽입 손실을 가진 2XN.
광섬유 PLC 쪼개는 도구 상세 사양
PLC 쪼개는 도구 분지 유형 Seacent Photonics.pdf
|
|
