| 브랜드 이름: | Seacent |
| Model Number: | 1x12 아BS 유형 PLC 쪼개는 도구 |
| MOQ: | 협상 가능 |
| 가격: | negotiable |
| 지불 조건: | L / C, T / T |
| 공급 능력: | 달 당 100000 조각 |
수동적인 광 네트워크에 대한 1x12 ABS PLC 쪼개는 도구 모듈 유선 TV 인터넷
PLC 스플리터 모듈 설명:
평면 광파 회로(PLC) 스플리터 i실리카 광 도파관 기술을 사용하여 제조된 광 전력 관리 장치의 한 유형입니다.그것은 작은 크기, 높은 신뢰성, 넓은 작동 파장 범위 및 우수한 채널 대 채널 균일성을 특징으로 하며 광 신호 전력 분할을 실현하기 위해 PON 네트워크에서 널리 사용됩니다.
PLC 스플리터 모듈 기능:
낮은 손실과 안정적인 분극.
Telcordia GR.1209 및 GR.1221 인증.
낮은 삽입 손실
낮은 편광 의존 손실
우수한 환경 안정성
우수한 기계적 안정성
Telcordia GR-1221 및 GR-1209
PLC 스플리터 모듈 응용 분야:
PON-FTTX 네트워크
파이버 투 더 포인트(FTTX)
FTTH(Fiber to The Home)
수동 광 네트워크(PON)
기가비트 수동 광 네트워크(GPON)
근거리 통신망(LAN)
케이블 텔레비전(CATV)
주문 정보:
| 상품 유형 | 입구 및 출구 직경 | 입구 및 섬유 길이 |
ABS 상자 크기 |
|
1X또는 2XN 0102=1X2 0103=1X3 0104=1X4 0105=1X5 0106=1X6 0107=1X7 0108=1X8 0112=1X12 0116=1X16 0124=1X24 0132=1X32 0164=1X64 1128=1X128
|
2=2.0mm 3=3.0mm |
0=0.5M 1=100만 2=150만 3=200만 4=250만 S=맞춤형 |
|
기술적인 매개변수: 1XN plc 쪼개는 도구
| 매개변수 | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 | |||||||||||
| 작동 파장(nm) | 1260-1650 | ||||||||||||||||||||||
| 섬유 유형 | G657A1 또는 맞춤형 | ||||||||||||||||||||||
| 삽입 손실(dB) | 3.9 | 6.1 | 7.2 | 9.0 | 10.2 | 12.5 | 13.5 | 15.5 | 16.8 | 18.4 | 20.1 | 23.8 | |||||||||||
| 균일성(dB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 | |||||||||||
| 편광 의존 손실(dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 | |||||||||||
| 반사 손실(dB) | ≥55 | ||||||||||||||||||||||
| 방향성(dB) | ≥55 | ||||||||||||||||||||||
| 섬유 길이(m) | 1.0 또는 맞춤형 | ||||||||||||||||||||||
| 온도 안정성(dB) | -40℃- 85℃(≤0.5) | ||||||||||||||||||||||
| 작동 온도 °C | -40℃- 85℃ | ||||||||||||||||||||||
| 보관 온도 °C | -40℃- 85℃ | ||||||||||||||||||||||
| 최대 전력(nW) | 1000 | ||||||||||||||||||||||
참고: 위의 IL에는 커넥터 매개변수가 없습니다.
위의 요구 사항에서 커넥터 광 스플리터 삽입 손실이 있는 1XN은 1X2 증가 외에 0.2dB를 초과하지 않으며 나머지 증가는 0.3dB를 초과하지 않습니다.
기술적인 매개변수: 2XN plc 쪼개는 도구
| 매개변수 | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| 작동 파장(nm) | 1260-1650 | |||||
| 섬유 유형 | G657A1 또는 맞춤형 | |||||
| 삽입 손실(dB) | 4.2 | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| 균일성(dB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| 편광 의존 손실(dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| 반사 손실(dB) | ≥55 | |||||
| 방향성(dB) | ≥55 | |||||
| 섬유 길이(m) | 1.0 또는 맞춤형 | |||||
| 온도 안정성(dB) | -40℃- 85℃(≤0.5) | |||||
| 작동 온도 °C | -40℃- 85℃ | |||||
| 보관 온도 °C | -40℃- 85℃ | |||||
| 최대 전력(nW) | 1000 | |||||
참고: 위의 IL에는 커넥터 매개변수가 없습니다.
커넥터 광 스플리터 삽입 손실이 있는 2XN은 위의 요구 사항에서 0.3dB 이하로 증가했습니다.

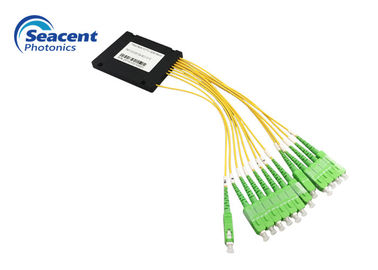

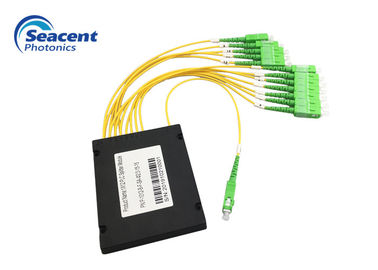

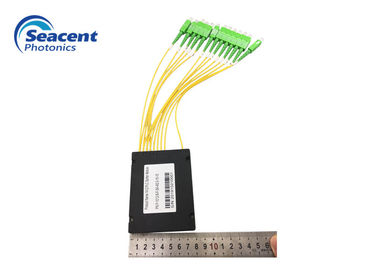

PLC 스플리터 모듈 사진
세부사항 매개변수
PLC 스플리터-ABS 유형-Seacent Photonics.pdf
|
|
