수동 광 네트워크용 마이크로 유형 SC APC 1x2 광 분배기
담당자 : Mike nie
전화 번호 : 8613713851846
WhatsApp : +8613713851846
상세 정보 |
|||
제품 이름: | 벌거벗은 섬유 1*4 PLC 쪼개는 도구 | 커넥터: | SC/APC |
---|---|---|---|
특색: | 저손실 | 응용 프로그램: | 가정에 섬유 |
조건: | 새로운 | 유형: | 광섬유 PLC를 분배기 |
하이 라이트: | 광학 PLC를 분배기,벌거벗은 PLC 쪼개는 도구 |
제품 설명

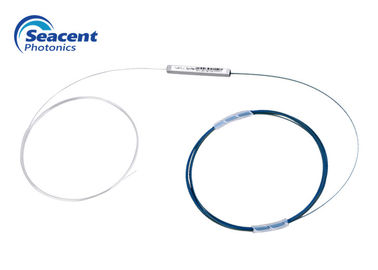

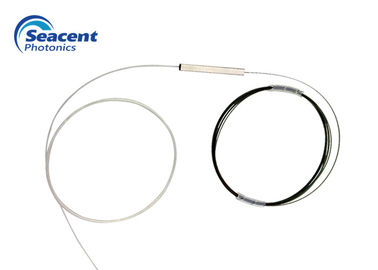

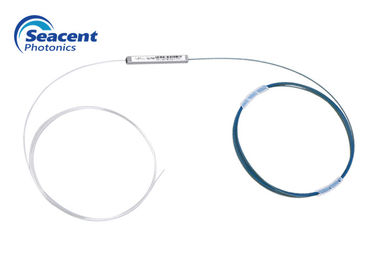

벌거벗은 섬유 1*4 광섬유 Plc 쪼개는 도구 SC/APC 연결관 높은 안정성
제품 설명:
평면 도파관 광학적인 쪼개는 도구 (PLC 쪼개는 도구)는 소형의 넓은 작동 파장 범위, 높은 신뢰성, 좋은 괴기한 균등성, 수동적인 광학적인 네트워크를 위해 적당한 등을 가진 석영 근거한 통합 도파관 광학적인 전원 분배 장치, 특히입니다. (EPON, GPON, 등) 본사 및 단말기 장비를 연결하고 광 신호의 나누기 주문을 받아서 만들지 않습니다, 1XN와 2XN 가득 차있는 생산 한계를 깨닫고, 각종 경우를 위해 적당한 광학적인 쪼개는 도구를 제공하.
제품 성능:
저손실과 안정되어 있는 분극
소형 디자인
좋은 수로 균등성
높은 안정성 및 신뢰성
Telcordia GR.1209와 GR.1221의 증명하는
제품 응용 범위:
가정에 섬유
수동적인 광학적인 네트워크
타전된 텔레비젼 인터넷
PON-FTTX 네트워크
주문 정보:
제품 유형 |
섬유 직경 | 인레트와 섬유 길이 |
포장 크기 |
1XN 또는 2XN 0102=1X2 0103=1X3 0104=1X4 0105=1X5 0106=1X6 0107=1X7 0108=1X8 0112=1X12 0116=1X16 0124=1X24 0132=1X32 0148=1X48 0164=1X64 1128=1X128 |
1=250um 2=900um |
0=0.5M 1=1.0M 2=1.5M 3=2.0M 4=2.5M S=Customized |
|
기술적인 모수: 1XN 광학적인 쪼개는 도구
모수 | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
작동 파장 (nm) | 1260-1650년 | |||||||||||
섬유 유형 | G657A1 또는 주문을 받아서 만드는 | |||||||||||
삽입 손실 (dB) | 3.9 | 6.1 | 7.2 | 9 | 10.2 | 12.5 | 13.5 | 15.5 | 16.8 | 18.4 | 20.1 | 23.8 |
균등성 (dB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
분극 의존하는 손실 (dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
복귀 손실 (dB) | ≥55 | |||||||||||
Directionality (dB) | ≥55 | |||||||||||
섬유 길이 (M) | 주문을 받아서 만들어지는 1.0or | |||||||||||
온도 안정도 (dB) | -40℃--85℃ (≤0.5) | |||||||||||
작동 온도 °C | -40℃--85℃ | |||||||||||
저장 온도 °C | -40℃--85℃ |
기술적인 모수: 2XN광학적인쪼개는 도구
모수 | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
파장 (nm) | 1260-1650년 | |||||
섬유 유형 | G657A1 또는 주문을 받아서 만드는 | |||||
삽입 손실 (dB) | 4.2 | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
균등성 (dB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
분극 의존하는 손실 (dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
복귀 손실 (dB) | ≥55 | |||||
Directionality (dB) | ≥55 | |||||
섬유 길이 (M) | 주문을 받아서 만들어지는 1.0or | |||||
온도 안정도 (dB) | -40℃ - 85℃ (≤0.5) | |||||
작동 온도 °C | -40℃ - 85℃ | |||||
저장 온도 °C | -40℃ - 85℃ | |||||
최대 힘 (nW) | 1000년 |
주: 위 IL는 연결관 모수 없이 입니다.
연결관 광학적인 쪼개는 도구 삽입 손실을 가진 2xN는 위 필요조건에 0.3dB 보다는 아니 더 많은 것에 의하여 증가합니다.
