| 브랜드 이름: | Seacent |
| Model Number: | 1x5 |
| MOQ: | 협상 가능 |
| 가격: | negotiable |
| 지불 조건: | L / C, T / T |
| 공급 능력: | 달 당 1000000 조각 |

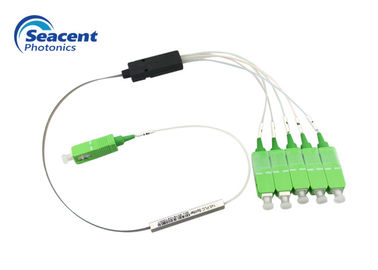

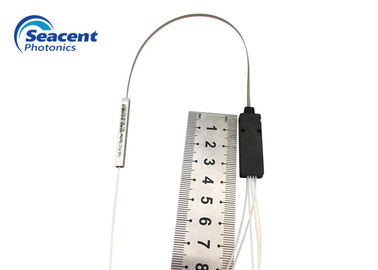

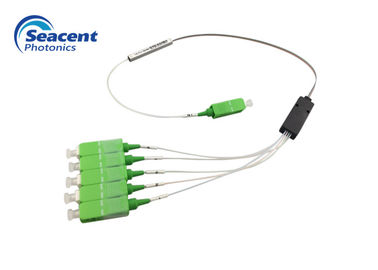

FTTH 체계를 위한 1x5 분지 유형 PLC 쪼개는 도구 낮은 삽입 손실
광섬유 PLC 쪼개는 도구 묘사

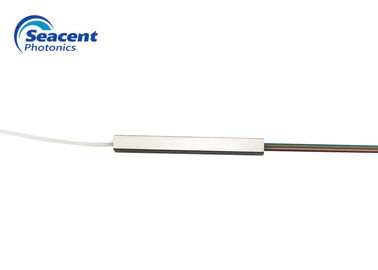

Seacent Photonics에 의하여 전진된 성분은 고성능 PLC 쪼개는 도구 단위의 계열을 소개합니다. 단위는 안정되어 있는 광학적인 특성 제공을 위한 플라스마 화학 수증기 공술서 (P-CVD) 기술 그리고 그것의 특허가 주어진 제작 과정을 의지하는 광학적인 도파관 칩을 이용합니다.
실리카 도파관에 단위의 실리카 및 광섬유 배열은 Telcordia GR-1209와 GR-1221에 시험된 매우 조밀한 포장 안에 정확하게 맞추어집니다. 포장은 낮은 삽입 손실, 낮은 분극 의존하는 손실 및 높은 항구 균등성을 특색짓습니다. 쪼개는 도구 단위는 64까지 1xN와 2xN에 유효합니다 32의 수로 윤곽까지 및 또한 공급한 각종 카세트 단위로
광섬유 PLC 쪼개는 도구 특징
광섬유 PLC 쪼개는 도구 신청
광섬유 PLC 쪼개는 도구 모수
| 모수 | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 |
| 작동 파장 (nm) | 1260-1650년 | ||||
| 섬유 유형 | G657A1 또는 주문을 받아서 만드는 | ||||
| 삽입 손실 (dB) | 7.2 | 10.2 | 13.5 | 16.8 | 20.1 |
| 균등성 (dB) | ≤0.5 | ≤0.8 | ≤1.0 | ≤1.5 | ≤1.8 |
| 분극 의존하는 손실 (dB) | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| 복귀 손실 (dB) | ≥55 | ||||
| Directionality (dB) | ≥55 | ||||
| 섬유 길이 (M) | 1.0 또는 주문을 받아서 만드는 | ||||
| 온도 안정도 (dB) | -40℃--85℃ (≤0.5) | ||||
| 작동 온도 °C | -40℃--85℃ | ||||
| 저장 온도 °C | -40℃--85℃ | ||||
| 최대 힘 (nW) | 1000년 | ||||
주: 위 IL는 연결관 모수 없이 입니다.
1X2 증가 이외에 위 필요조건에 있는 광학적인 쪼개는 도구 삽입 손실이 0.2dB의 잔여 증가를 초과하지 않는 연결관을 가진 1XN는 0.3dB를 초과하지 않습니다.
| 모수 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
| 작동 파장 (nm) | 1260-1650년 | ||||
| 섬유 유형 | G657A1 또는 주문을 받아서 만드는 | ||||
| 삽입 손실 (dB) | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| 균등성 (dB) | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
| 분극 의존하는 손실 (dB) | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| 복귀 손실 (dB) | ≥55 | ||||
| Directionality (dB) | ≥55 | ||||
| 섬유 길이 (M) | 1.0 또는 주문을 받아서 만드는 | ||||
| 온도 안정도 (dB) | -40℃--85℃ (≤0.5) | ||||
| 작동 온도 °C | -40℃--85℃ | ||||
| 저장 온도 °C | -40℃--85℃ | ||||
| 최대 힘 (nW) | 1000년 | ||||
주: 위 IL는 연결관 모수 없이 입니다.
연결관 위 필요조건에 있는 0.3dB 보다는 아니 더 많은 것에 의해 증가되는 광학적인 쪼개는 도구 삽입 손실을 가진 2XN.
광섬유 PLC 쪼개는 도구 상세 사양
|
|
