수동 광 네트워크용 마이크로 유형 SC APC 1x2 광 분배기
담당자 : Mike nie
전화 번호 : 8613713851846
WhatsApp : +8613713851846
상세 정보 |
|||
삽입 손실: | 4.2 dB | 균등성: | ≤0.5 dB |
---|---|---|---|
분극 종 손실: | ≤0.25 dB | 리턴 손실: | ≥55 dB |
온도 안정도: | -40℃ - 85℃ (≤0.5 dB) | 일하고 온도: | -40℃ - 85℃ |
하이 라이트: | 광학 PLC를 분배기,plc 섬유 쪼개는 도구 |
제품 설명

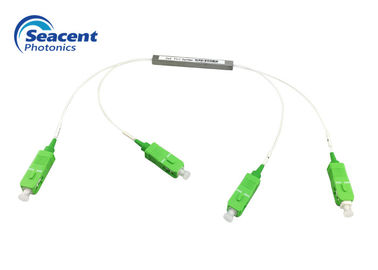

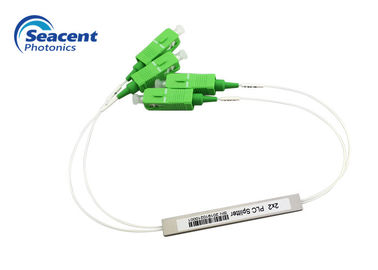

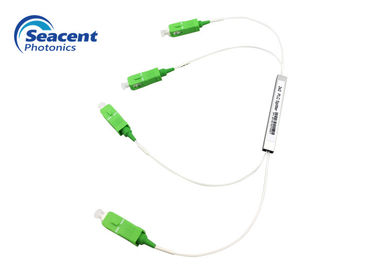

SC/APC 연결관을 가진 2x2 소형 유형 PLC 쪼개는 도구 고수익 손실
광섬유 PLC 쪼개는 도구 묘사
우리의 PLC 쪼개는 도구는 다수 경로로 광섬유 나누기의 믿을 수 있는 방법을 제공합니다. 우리는 1x2 1x128에와 2x2에서 나누기의 2x64 방법에 배열하는 윤곽을 제안합니다. PLC 쪼개는 도구의 넓은 신청은 PON 네트워크에서 찾아낼 수 있습니다. 각종 포장 체재로, PLC 여과기는 소형 섬유 접합 상자, 섬유 쟁반, 접속점 상자에 또는 자료 통신 선반으로 설치될 수 있습니다. PLC 쪼개는 도구는 낮은 삽입 손실이고 낮은 PDL 및 RoHS는 증명했습니다.
광섬유 PLC 쪼개는 도구 특징
광섬유 PLC 쪼개는 도구 신청
광섬유 PLC 쪼개는 도구 모수
1XN
모수 | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
작동 파장 (nm) | 1260-1650년 | |||||||||||
섬유 유형 | G657A1 또는 주문을 받아서 만드는 | |||||||||||
삽입 손실 (dB) | 3.9 | 6.1 | 7.2 | 9.0 | 10.2 | 12.5 | 13.5 | 15.5 | 16.8 | 18.4 | 20.1 | 23.8 |
균등성 (dB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
분극 의존하는 손실 (dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
복귀 손실 (dB) | ≥55 | |||||||||||
Directionality (dB) | ≥55 | |||||||||||
섬유 길이 (M) | 1.0 또는 주문을 받아서 만드는 | |||||||||||
온도 안정도 (dB) | -40℃--85℃ (≤0.5) | |||||||||||
작동 온도 °C | -40℃--85℃ | |||||||||||
저장 온도 °C | -40℃--85℃ | |||||||||||
최대 힘 (nW) | 1000년 |
주: 위 IL는 연결관 모수 없이 입니다.
1X2 증가 이외에 위 필요조건에 있는 광학적인 쪼개는 도구 삽입 손실이 0.2dB의 잔여 증가를 초과하지 않는 연결관을 가진 1XN는 0.3dB를 초과하지 않습니다.
2XN
모수 | 2X2 | 2x4 | 2X8 | 2X16 | 2X32 | 2X64 |
작동 파장 (nm) | 1260-1650년 | |||||
섬유 유형 | G657A1 또는 주문을 받아서 만드는 | |||||
삽입 손실 (dB) | 4.2 | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
균등성 (dB) | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤2.0 |
분극 의존하는 손실 (dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
복귀 손실 (dB) | ≥55 | |||||
Directionality (dB) | ≥55 | |||||
섬유 길이 (M) | 1.0 또는 주문을 받아서 만드는 | |||||
온도 안정도 (dB) | -40℃--85℃ (≤0.5) | |||||
작동 온도 °C | -40℃--85℃ | |||||
저장 온도 °C | -40℃--85℃ | |||||
최대 힘 (nW) | 1000년 |
주: 위 IL는 연결관 모수 없이 입니다.
연결관 위 필요조건에 있는 0.3dB 보다는 아니 더 많은 것에 의해 증가되는 광학적인 쪼개는 도구 삽입 손실을 가진 2XN.
광섬유 PLC 쪼개는 도구 Detaild 명세
PLC 쪼개는 도구 소형 유형 Seacent Photonics.pdf
